Comprendre le schéma détaillé de la ligne d’échappement automobile est essentiel pour saisir comment s’effectue l’évacuation des gaz d’échappement et comment chaque composant contribue à la performance et à la réduction des émissions. Ces éléments participent non seulement à l’efficacité du moteur, mais aussi à la réduction du bruit et à la conformité aux normes environnementales. Ce guide pratique vous accompagnera pour :
- Découvrir les composants clés du système d’échappement et leur fonction précise.
- Analyser les différentes configurations selon les types de moteurs et usages.
- Comprendre le rôle du catalyseur et du silencieux dans la chaîne.
- Appréhender l’importance de l’écoulement des gaz pour optimiser les performances.
- Obtenir des conseils pour entretenir efficacement la ligne d’échappement.
À travers cette exploration, nous vous proposons une expertise pointue afin que vous puissiez gérer en toute sérénité votre système d’échappement automobile.

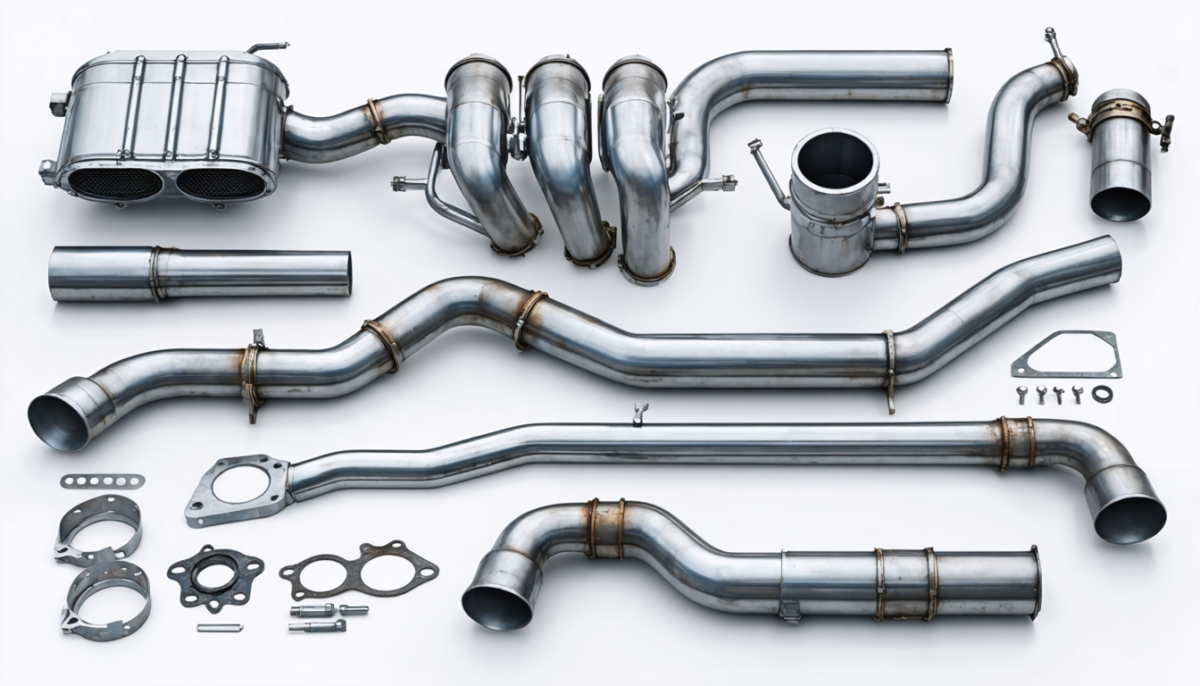

Décrypter le schéma complet de la ligne d’échappement automobile : composants et fonctionnement
Le système d’échappement joue un rôle fondamental dans l’évacuation des gaz issus de la combustion. Son schéma détaillé débute au niveau du collecteur d’échappement, une pièce fixée directement au moteur qui récupère les gaz brûlés de chaque cylindre. Cette étape est indispensable, car un collecteur bien conçu garantit un écoulement fluide et prévient le retour des gaz, favorisant la longévité mécanique.
Après le collecteur, le flux des gaz passe par le tuyau d’échappement qui les dirige vers le catalyseur. Celui-ci effectue une réaction chimique essentielle pour réduire les polluants : il convertit jusqu’à 90 % des oxydes d’azote, monoxyde de carbone et hydrocarbures en substances moins nocives. Au-delà de son efficacité environnementale, le catalyseur nécessite de fonctionner sous une température idéale située entre 400 et 800 °C pour produire ses effets.
Les gaz poursuivent ensuite leur parcours vers le silencieux, qui amortit le bruit par des chambres internes et matériaux absorbants. Le choix du silencieux influence directement le confort sonore et les performances.
En dernier lieu, le système d’échappement s’achève par la sortie d’échappement, qui libère les gaz vers l’atmosphère. À ce stade, on distingue des variantes comme la ligne simple pour les véhicules citadins ou la ligne double souvent utilisée pour les voitures sportives, afin d’améliorer l’évacuation et moduler le son.
| Composant | Rôle | Impact sur le véhicule |
|---|---|---|
| Collecteur d’échappement | Regroupe les gaz des cylindres, dirige vers la sortie | Optimise l’évacuation et protège le moteur |
| Tuyau d’échappement | Conduit les gaz brûlés | Assure la continuité du flux |
| Catalyseur | Transforme les polluants en substances moins nocives | Réduit l’impact environnemental, respect des normes Euro |
| Silencieux | Diminue le bruit des gaz d’échappement | Améliore le confort acoustique |
| Sortie d’échappement | Libération des gaz dans l’atmosphère | Influence esthétique et sonore |
Types et configurations de la ligne d’échappement selon moteur et usage
Il existe une diversité de lignes d’échappement, adaptées aux spécificités du moteur et aux besoins des utilisateurs. Pour un moteur essence standard, la ligne comprend généralement un collecteur, un seul tuyau d’échappement, un catalyseur et un silencieux classique. Le schéma évolue sur les motorisations diesel, avec l’ajout du filtre à particules (FAP), indispensable pour piéger les particules fines et respecter les normes Euro6 et supérieures.
Pour les véhicules sportifs, le passage à une ligne double est courant. Cette configuration favorise un meilleur écoulement des gaz d’échappement, améliorant la puissance moteur. À côté, le choix des matériaux de la ligne d’échappement joue un rôle capital : l’inox est privilégié pour sa résistance à la corrosion tandis que l’aluminium est utilisé pour alléger la structure, bénéfique sur le plan des performances.
- Ligne simple : adaptée aux petites cylindrées, économique et fonctionnelle.
- Ligne double : optimise la puissance, sonorité plus dynamique.
- Ligne avec catalyseur avancé : répond aux exigences environnementales actuelles.
- Ligne avec filtre à particules : obligatoire pour les diesels récents.
- Ligne sport personnalisée : modifie intensément son et performances.
Le choix dépend aussi bien du type de moteur que de l’usage prévu. Pour une citadine diesel, la bonne maintenance du FAP, incluant le suivi du niveau d’additif, est un élément-clé pour éviter les pannes coûteuses.
Fonctionnement approfondi du catalyseur et du silencieux dans la ligne d’échappement
Le catalyseur est crucial pour la réduction des émissions polluantes. Son support est recouvert de métaux précieux comme le platine, palladium et rhodium qui catalysent la réaction chimique. Le maintien d’une température optimale – entre 400 et 800 °C – est nécessaire pour garantir une efficacité proche de 90 % dans la neutralisation des gaz toxiques.
Le silencieux, implanté en aval, atténue les bruits en utilisant des chambres de réflexion ou des matériaux absorbants. Les technologies varient :
- Silencieux à absorption pour une réduction douce du son.
- Silencieux à réflexion pour inverser et annuler certaines fréquences sonores.
- Silencieux sport qui privilégient la performance sur le confort acoustique.
Un catalyseur ou un silencieux défaillant provoque souvent une hausse de consommation, un bruit excessif et une perte de puissance moteur. Une intervention rapide est donc recommandée.
Optimisation de l’écoulement des gaz d’échappement : défis techniques et maintenance
Un bon écoulement des gaz d’échappement est essentiel pour garantir la puissance et la longévité du moteur. Le choix de diamètres de tuyaux adaptés et la forme des collecteurs influent directement sur la contre-pression dans le système. Un tuyau trop étroit freine le passage des gaz, générant une perte de puissance, tandis qu’un diamètre excessif peut ralentir l’évacuation, affectant la combustion.
Les points sensibles à surveiller régulièrement pour une performance optimale comprennent :
- L’état des joints pour éviter toute fuite nuisible.
- La propreté du catalyseur et du filtre à particules, dont l’encrassement diminue l’efficacité.
- La bonne intégrité des tuyaux, notamment face à la corrosion et aux chocs.
- Le contrôle du niveau d’additif FAP pour une filtration efficace sur les diesels récents.
Un entretien régulier en garage spécialisé est conseillé. Certains services offrent même un paiement en plusieurs fois sans frais, facilitant la maintenance sans contrainte financière lourde pour votre véhicule.
